Самовсасывающая установка насосная навесная УНН-100/16
ТУ 3631-008-00238090-2000

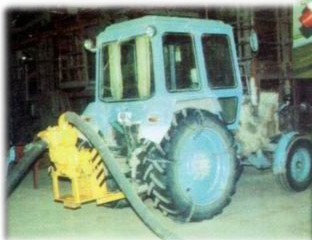

Установка насосная навесная УНН-100/16 - центробежный горизонтальный самовсасывающий насос, одноступенчатый с камерным входом, с приводом от вала отбора мощности (ВОМ) транспортного средства (например, трактора). Привод от ВОМ к насосу осуществляется посредством карданного вала насоса. Насос смонтирован на тягах и раскосах, предусмотренных для навески на транспортное средство с/х орудий и агрегатов.

Установка предназначена для перекачивания:

  • гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…10 с песком, шлаком и др.);
  • бытовых и промышленных сточных вод;
  • чистых и загрязненных вод в строительстве,при осушении траншей и котлованов, в поливном хозяйстве, на транспорте и др.

Характеристики перекачиваемой среды:

  • плотность гидросмеси до 1250 кг/куб.м.
  • температура от +5 до +70 Сo
  • содержание твердых частиц не более 10 %
  • max величина твердых частиц не более 10 мм

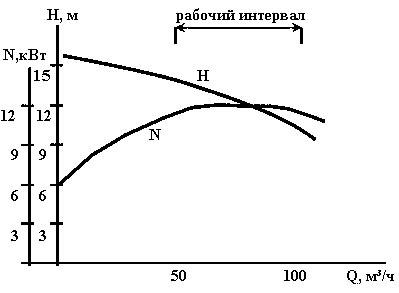

Техническая характеристика УНН-100/16

Подача, максимальное100 м3
Напор, максимальный16 м
Допустимая вакууметрическая высота всасывания6 м
Число оборотов ВОМ800 об/мин
Число оборотов вала насоса1 500 об/мин
Диаметр рукава:
- всасывающего100 мм
- напорного100 мм
Материал проточной частиСерый чугун
Габаритные размеры1050х540х1025 мм
Масса не более450 кГ

©
