Насос центробежный фекальный
НЖН-200А-1
ТУ 4741-002-00238090-2002

Насос НЖН-200А-1 - центробежный, одноступенчатый с рабочим колесом полуоткрытого типа, с приводом от электродвигателя. Рабочие органы изготовлены из серого чугуна. Измельчающее устройство - двухступенчатое ножевого типа. Способ перемешивания - механический (винтом). Насос комплектуется лебедкой для поднятия и опускания в приемник. Насос эксплуатируется в стационарном положении (вертикальном или наклонном) после монтажа над приемником. Управление насосом осуществляется с пульта управления. Без измельчающих и перемешивающих устройств производительность и напор увеличиваются на 5-10%. Насос НЖН-200А-1 изготавливается в двух модификациях:
- стационарное исполнение - на раме, на салазках
- передвижное, на пневматическом ходу

Насос предназначен для перекачивания:

  • гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…11 с фекалиями, с песком, шлаком и др.);
  • бытовых и промышленных сточных вод, в том числе на сооружениях биологической очистки
    стоков;
  • навоза (фекалий) по трубопроводу в прифермские навозохранилища или для перекачки в транспортные средства с одновременным измельчением крупных фракций навоза и перемешиванием в навозоприемнике.

Характеристика перекачиваемой среды:

  • плотность гидросмеси до 1200 кг/куб.м.
  • Температура от +5 до +50 Co
  • содержание твердых частиц не более 14 %
  • max величина твердых частиц не более 2 мм

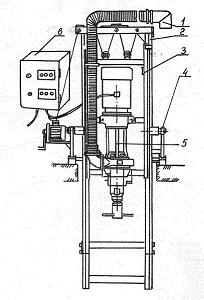

1 — рукав
2 — рама поворотная
3 — рама подвижная
4 — опора
5 — насосная часть
6 — ящик управления

Тип насосаЦентробежный с измельчителем, шнековым питанием и лопастной мешалкой
ИсполнениеПередвижной
Максимальная подача при влажности 98 %82,3 кг/сек (300 т/час)
Напор, максимальный не менее196 кПа (20 м.вод.ст)
Максимальная глубина выгрузки
- без удлинителя;3 м
- с удлинителем;5 м
Масса, не более
- без удлинителя;1080±15 кГ
- с удлинителем;1155±17 кГ
Характеристики рабочих органов, не более
- диаметр центробежного колеса,400 мм
- диаметр шнека,200 -1,4 мм
- шаг шнека160 -4 мм
Габаритные размеры в транспортном положении, не более
- длина;4150 мм
- длина с удлинителем;4800 мм
- ширина;1600 мм
- высота;1300 мм
- высота дорожного просвета;300 мм
- ширина дорожного просвета960 мм
Частота вращения1000 об/ мин

©
