Установка вакуумная водокольцевая
УВВ-Ф-60 (ВВН 1-1)
ТУ 3648-004-00238090-00

Установка предназначена для:

  • создания вакуумметрического разряжения;
  • безмасляной откачки воздуха, инертных газов или паров неагрессивных жидкостей;
  • вакуумной сушки и выпаривания;
  • использования в металлургии, нефтехимии, целлюлозно-бумажной и др. отраслях;
  • использования в сельском хозяйстве при машинном доении коров.

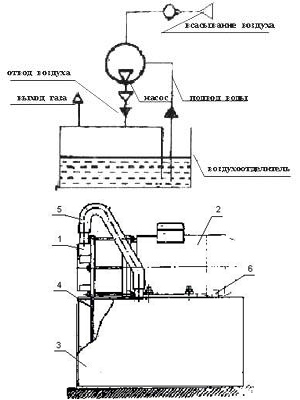

Вакуумный насос чертеж

1- насос вакуумный водокольцевой, 2 - электродвигатель,
3-водоотделитель, 4-рукав, 5- трубка подпитки,
6-выхлопной патрубок.

Краткое описание конструкции


Установка состоит из водокольцевого вакуумного насоса 1, смонтированного на валу и фланце электродвигателя 2 и закрепленного на корпусе водоотделителя 3. Вода поступает по шлангу 4 самовсасыванием в насос, создающий разрежение во всасывающем патрубке и нагнетающий воздух и воду по рукаву 5 обратно в водоотделитель.

Техническая характеристика УВВ-Ф-60 (ВВН 1-1)

Производительность60 м3
Давление всасывания375 мм рт.ст
Мощность электродвигателя5,5 кВт
Число оборотов1 500 об/мин
Габаритные размеры830х340х655 мм
Масса не более115 кГ

©
