Насосы центробежные погружные НЦИ-Ф-100П , НЦВ-Ф-100П
Насосы центробежные погружные НЦИ-Ф-100П , НЦВ-Ф-100П предназначены для перекачки бытовых фекальных и производственных сточных вод с содержанием абразивных частиц по объему не более 5%.
Насос НЦИ-Ф-100П оснащен измельчающим устройством, который измельчает крупные примеси навоза. Насос может применяться на животноводческих фермах и комплексах с безподстилочным содержанием животных, гидравлическими способами удаления навоза, а также на сооружениях биологической очистки промышленных стоков.
Насосы погружные обладают отличными техническими и функциональными характеристиками. При изготовлении насосов применяются только передовые и инновационные технологии.
Серьёзный подход к систематизированному контролю выпускаемой продукции гарантирует долгий срок исправной эксплуатации погружных фекальных насосов
Краткое описание конструкции

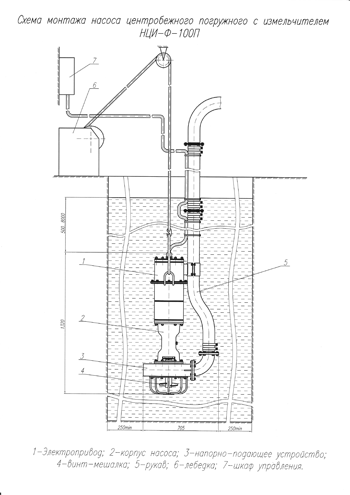

Насосы НЦИ-Ф-100П и НЦВ-Ф-100П - центробежные погружные с рабочим колесом одностороннего входа, с осевым подводом жидкости , с приводом от герметизированного электродвигателя через упругую муфту.
Управление насосами осуществляется от шкафа управления.
Напорно - подающее устройство состоит из колеса рабочего и улитки. Колесо рабочее устанавливается на вал опоры нижней и представляет собой диск с приваренными к нему лопастями. К лопастям, при помощи заклепок, крепятся подвижные ножи измельчающего устройства. К нижней части улитки при помощи болтов крепится ограждение с двумя противорежущими ножами.
Лебедка служит для опускания насоса в перекачиваемую среду (рабочее положение) и
поднятия его для проведения технического обслуживания.
Техническая характеристика:
Тип насоса | Центробежный погружной |
Максимальная массовая подача за единицу времени | 100 м3/ч |
Напор | 8-10 м |
Максимальная глубина выгрузки | 8 м |
Масса насоса, не более | 260 кГ |
Габаритные размеры насоса в рабочем положении | 1570x700x920 мм |
Габаритные размеры лебедки в рабочем положении | 540x390x270 мм |
Масса лебедки, не более | 37 кГ |
Рабочее колесо | открытого типа |
Измельчающее устройство | ножевого типа |
Влажность навоза (содержание соломистых включений и остатков кормов длиной не более 20 см и толщиной не более 2 см не должно быть более 10 %), в пределах | 86-90 % |
Частота вращения | 1000 об/мин |
Электродвигатель | Асинхронный, герметизированный |
Мощность электродвигателя | 11 кВт |
©
