Насос вертикальный шламовый
ВШН-150/30
ТУ 3631-022-55837096-2007

Насос предназначен для перекачивания:

  • гидросмесей (глинистых растворов, смеси воды с песком, рудой и др.);
  • бытовых и промышленных сточных вод;

  • отработанного промывочного раствора;
  • гидроциклонную установку для очистки от выбуренной породы;
  • промывочного раствора, применяемого при бурении скважин.

Характеристика перекачиваемой среды:

  • плотность гидросмеси, До 1 300 кг/куб.м
  • температура, от +5 С до + 50 Сo
  • содержание твердых частиц, не более 25 %
  • max величина твердых частиц, не более 20 мм

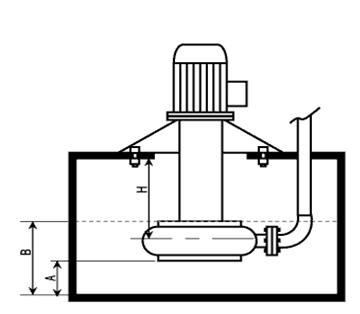

Схема установки ВШН-150/30

А - расстояние от нижней плоскости насоса до дна емкости, не менее 200 мм;
В - min уровень жидкости в емкости;
Н - глубина погружения

Обозначение насосаГлубина погруженияВысотаМасса
ВШН-150/30-006851750620
ВШН-150/30-019502000650
ВШН-150/30-0212502300680
ВШН-150/30-0317502800750
ВШН-150/30-0421503250790
ВШН-150/30-0524503550830

Техническая характеристика:

Подача150 м3
Напор30 м
Диаметр рабочего колеса360 мм
Диаметр патрубка:
- всасывающего125 мм
- напорного125 мм
Материал
- проточной частисерый чугун
- защитный диск ( бронеплита) корпусасталь 40Х
Габаритные размеры1810х875х650 мм
Масса не более620 кГ
Тип рабочего колесаоткрытое
Крепление - болтами на емкости или конструкция под заказ
Электропривод:
- тип двигателяВА180М4
- взрывобезопасность1ExdIIBT4x
- мощность30 кВт
- частота вращения1 500 об/мин
- степень защитыIP54

©
